ggplot2绘图入门系列之四:再说散点图

January 27, 2012
By

This post was kindly contributed by 数据科学与R语言 - go there to comment and to read the full post.

前文中已初步介绍了散点图的绘制方法,本文介绍一些细节方面的参数设置。

1 色彩和形状的控制
数据特征不仅可以用坐标来表示,也可以用不同的色彩或形状来表示。仍以mpg数据集为例,所用到的变量有cty(城市中行驶距离),hwy(高速路行驶距离),displ(排量大小),year(生产年份)
library(ggplot2)
p <- ggplot(mpg, aes(cty, hwy))
p1 <- p + geom_point(aes(colour = factor(year),shape = factor(year), size = displ), alpha = 0.6, position = 'jitter')
print(p1)
我们将1999年生产车型用红色圆形表示,2008年用兰色三角形表示,排量用图形的大小表示,并且设置了透明度和jitter以避免样本点之间的重叠。可观察到2008年生产的大排量车型较多,从而油耗较高,单位油耗行驶距离较短。

2 坐标的控制
上图右上角数据点较为稀疏,这种情况下可用对数变换。为了演示ggplot2对图形坐标的控制,我们对X轴和Y轴均进行对数变换,然后对X轴的坐标显示加以限制,只显示X轴数据的均值,以及一倍标准差的坐标。

cty.mean=with(mpg,mean(cty))
cty.sd=with(mpg,sd(cty))
p1 + scale_x_continuous(trans='log',breaks=c(cty.mean-cty.sd,cty.mean,cty.mean+cty.sd), labels=c("high", "mean", "low")) + scale_y_continuous(trans='log')


3 文字说明

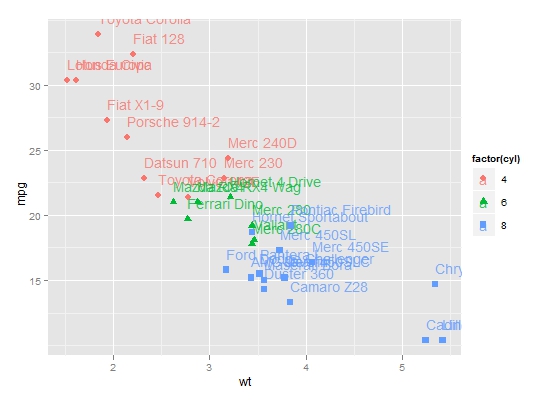

利用geom_text函数可添加文字说明以增强图形的可读性

p <- ggplot(mtcars, aes(x=wt, y=mpg,colour=factor(cyl),label=rownames(mtcars)))
p + geom_text(hjust=0,vjust=-1,alpha=0.8)+ geom_point(size=3,aes(shape=factor(cyl)))


4 矩阵散点图
ggplot2包中也提供了矩阵散点图函数

plotmatrix(USArrests)+geom_smooth()
